异形螺旋曲线是异形弹簧常用的扫描路径曲线，无法用常见的草图工具画出，需要用以下方法制作
首先画一个直径100，定螺距25，圈数20的螺旋线，起始0度
画一条直线，然后以螺旋线为路径，旋转成曲面，如图所示

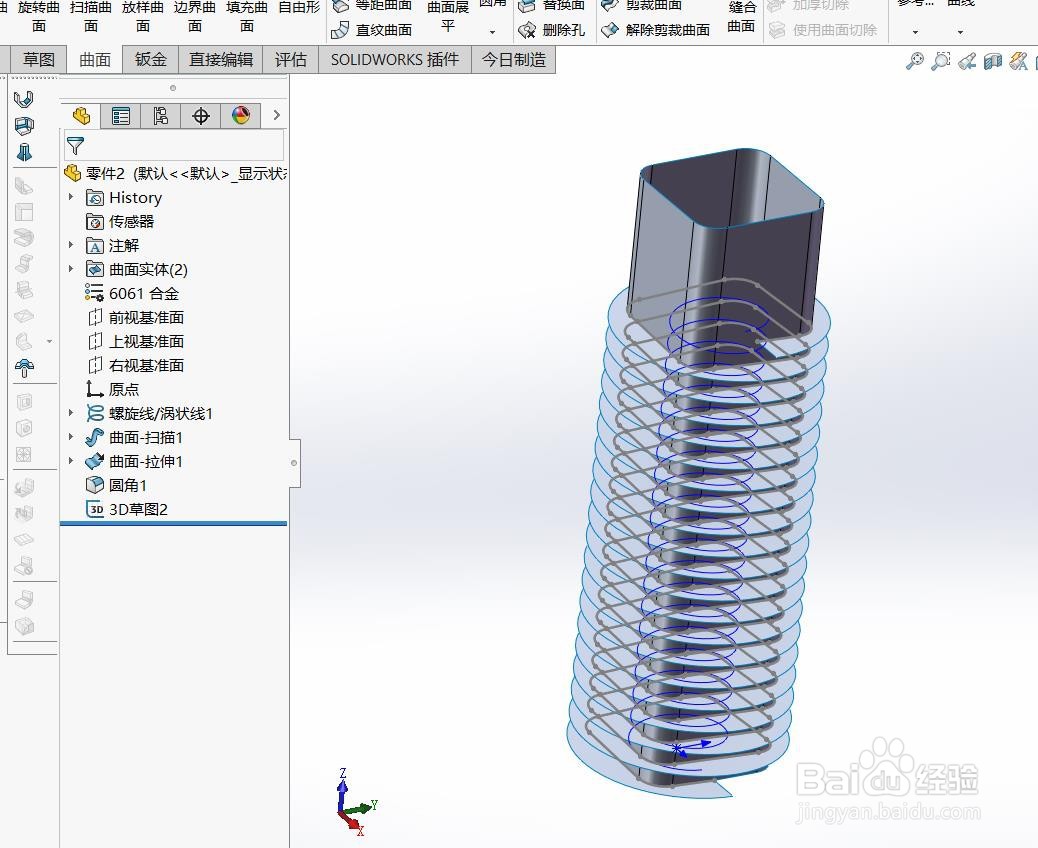

画一个矩形草图，然后拉伸曲面，变成矩形曲面，并对这个曲面适当添加圆角（也可以不添加）

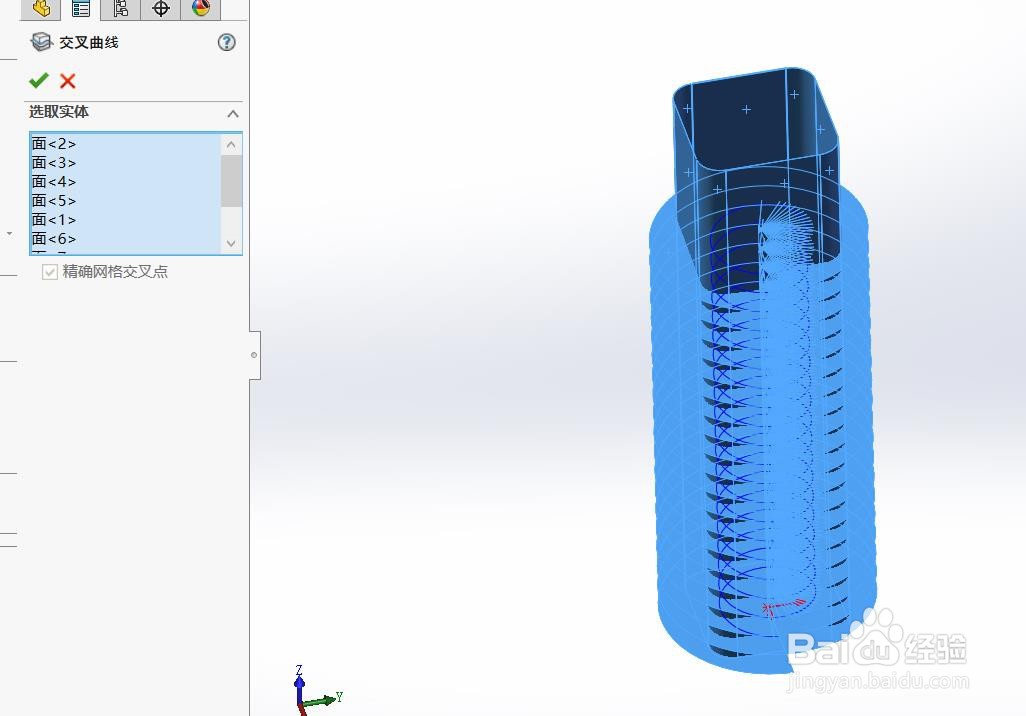

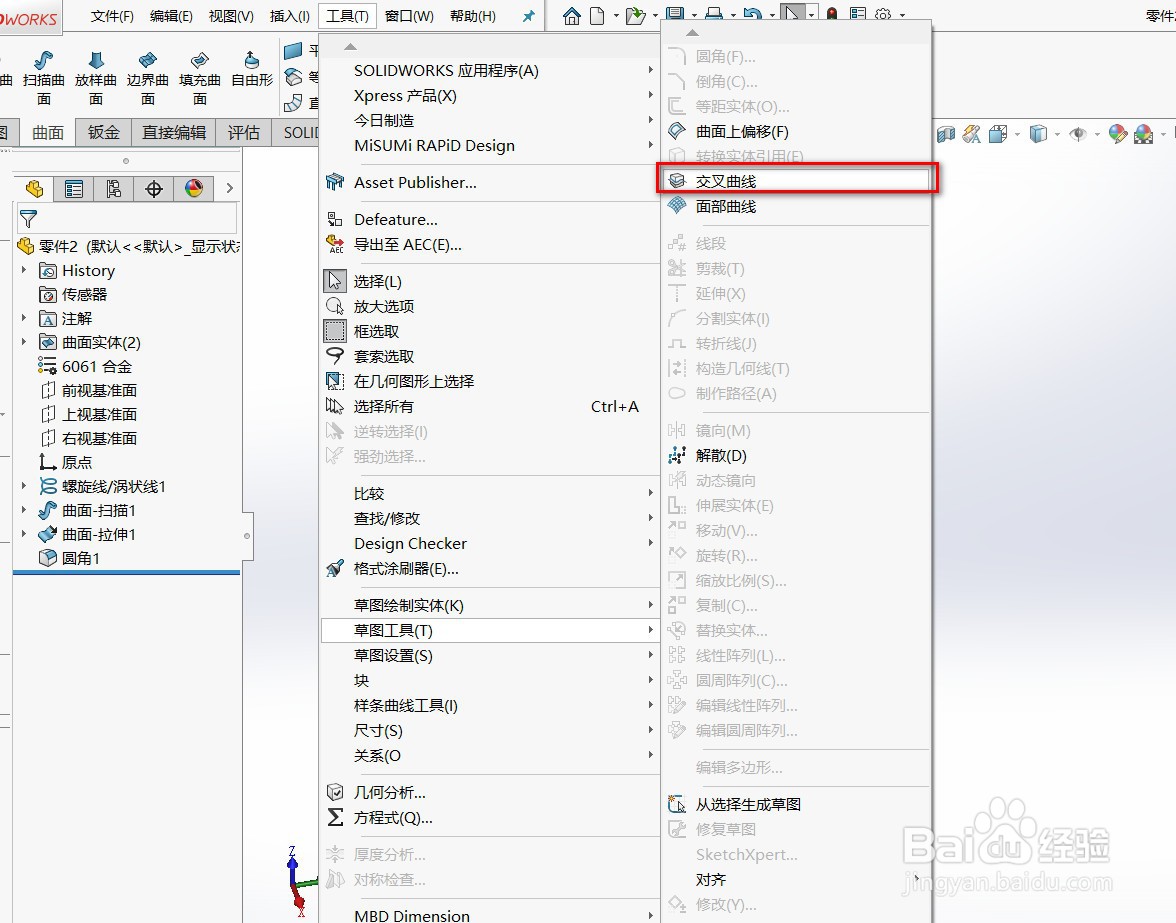

鼠标点开下拉菜单工具--草图工具--交叉曲线，确定，选中刚刚做的2个曲面（注意矩形曲面需要全不选中每个面），确定，设计树中就出来了一个新的3d草图，这个就是我们需要的草图。
隐藏前面几部不需要的辅助特征，只显示这个3D草图即可
END未经允许不得转载：经验百科 » Solidworks教程---怎么画异形螺旋曲线
